Ремкомплект правого крепления лотка HP M428, M428 / Canon MF443, MF445 3d модель

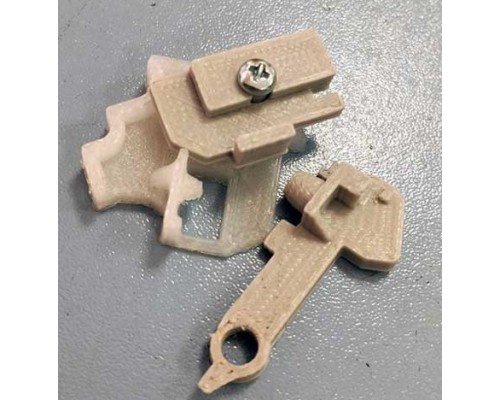

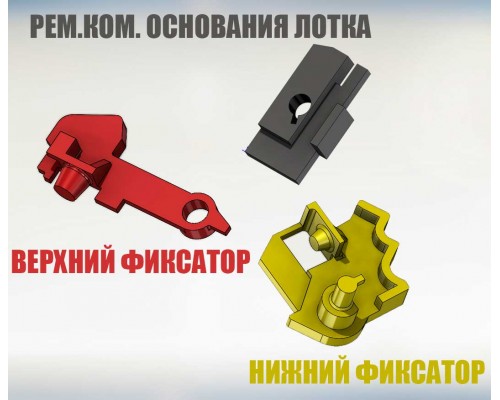

Основной лоток  в аппаратах при интенсивном использовании одно из слабых мест. Часто пользователи при неаккуратном обращении его ломают. Как показала наша статистика в принтерах и мфу HP/Canon на базе картриджей  HP CF259X/057HBK в лотке повреждается правая стенка, что в свою очередь приводит к потере верхнего или нижнего фиксатора, а иногда и обоих. Для решения проблемы мы спроектировали оба крепления и ремкомплект для оперативного ремонта повреждённого основания.  Для ремонта лотка достаточно будет канцелярского ножа и цианоакрилатного клея. Поврежденная часть вырезается ножом и на его место встает крепление в распор и фиксируется клеем. Крепление рассчитано на оригинальные детали и на распечатанные на 3D принтере.

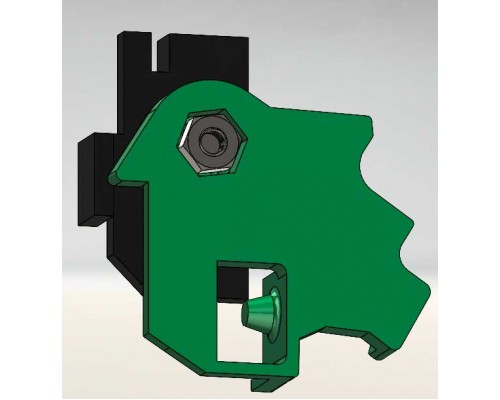

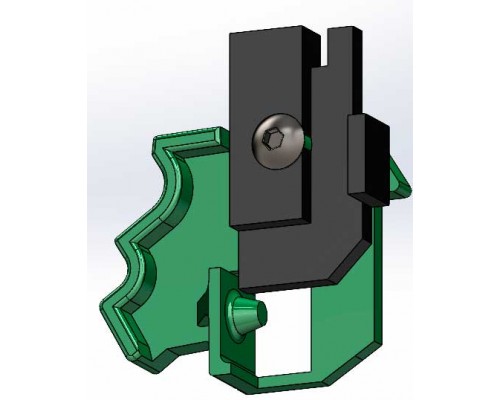

18-09-2024. Обновление архива! Фиксатор лотка переработан. Теперь фиксатор крепится при помощи болта и гайки М3, это позволило полностью убрать люфт и ИСКЛЮЧИТЬ подклинивание лотка. Так же немного изменили размеры основание детали ремкомплекта основания лотка, теперь он встает в распор без доработок.
