Шестерня узла термозакрепления FK-896 / FK-895 модель для 3D печати

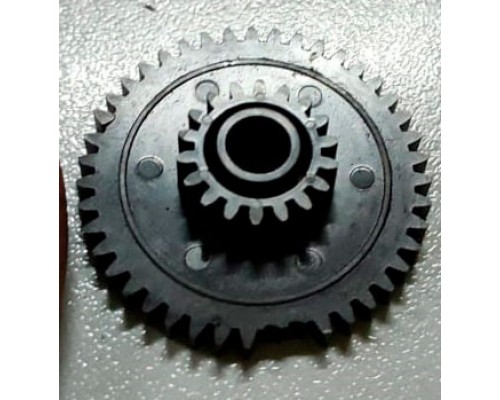

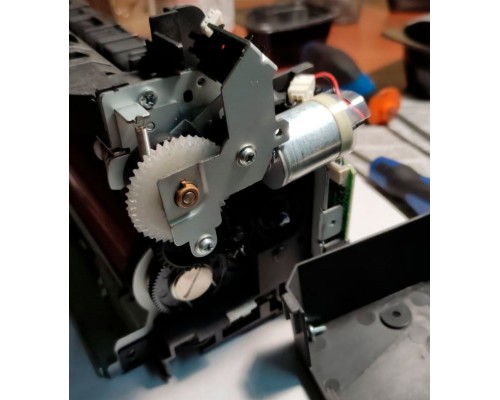

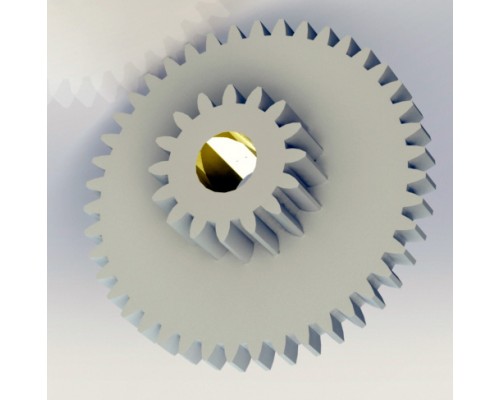

Конструкция узла термозакрепления Kyocera весьма продумана и при необходимости аппарат производит автоматическое разведение валов нагрева и прижима. Контролирует этот процесс оптический датчик. В нашем случае вышедший из строя оптический датчик привел к выкрашиванию зубьев шестерни.  Датчик заменили, а шестерню заново спроектировали и распечатали.  Выкладываем рабочий вариант шестерни. Внимание печать только нейлоном, температура в печке весьма высока и другие материалы могут не выдержать температуры. Нейлон имеет сильную усадку, рекомендуем масштабировать модель на 1%, а посадочное отверстие откалибровать сверлом 6мм.
