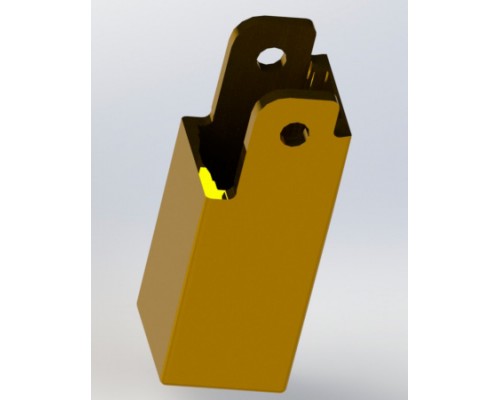

Основание левой петли ADF для RICOH SP325 / SP311 / M340 / SP330 / SP210 / SP212 3D модель для печати

Крепление крышки ADF всегда было слабым местом всех производителей.  Вот и у наших обслуживаемых аппаратах Ricoh SP325 стали массово выходить из строя кронштейны. Причем, тут проблема не в пользователях, а в уставании материала самого кронштейна.  Специально под эти кронштейны были спроектированы и  распечатаны 3D модели  основания. Тестовые образцы   успешно прошли боевые испытания.   Пружина в кронштейне весьма жесткая и единственный материал, который способен выдержать столь высокие нагрузки оказался нейлон. Все остальные материалы буквально разрывало от нагрузки.  Вся модель спроектирована под печать нейлоном, поэтому масштабировать для компенсации усадки нет необходимости.

Вместо высверленной клепки используется болт с гайкой M4, лишнюю длину болта просто спиливаем.
